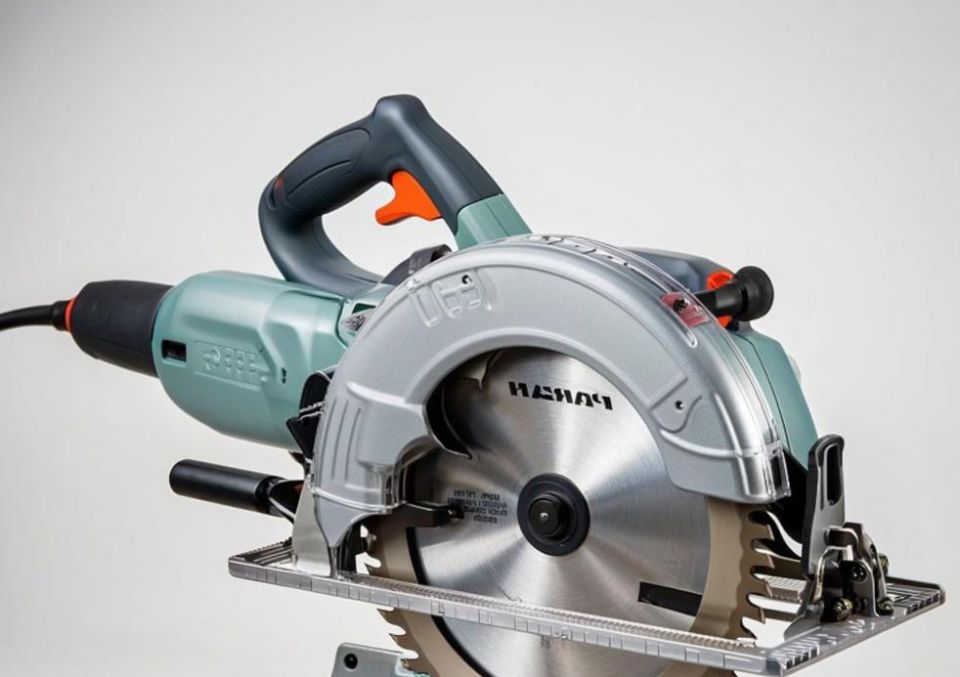

Безопасность и точность – это два важнейших аспекта работы с циркулярной пилой. Глубина реза непосредственно влияет не только на качество обработки материалов, но и на безопасность пользователя. Слишком глубокий рез увеличивает открытость пильного диска, что может привести к травмам. Стандартные ограничители, которые идут в комплекте с пилой, зачастую оказываются неудобными: уровень их точности оставляет желать лучшего, а фиксация может быть ненадежной. В данной статье будет предложен способ создания простого, но невероятно эффективного ограничителя глубины с доступных материалов, который обеспечит точность и безопасность на высоком уровне.
Материалы и инструменты
Для изготовления ограничителя потребуются:
- Прозрачное оргстекло или прочный пластиковый лист толщиной около 4-5 мм
- Алюминиевый или стальной уголок
- Две-три прочные винтовые стяжки
- Болты, гайки и шайбы
Из инструментов понадобятся циркулярная пила, дрель со сверлами, напильник или наждачная бумага для обработки краев, а также гаечные ключи.
Изготовление ограничителя
Процесс начинается с подготовки основной платформы. Нужно вырезать из оргстекла прямоугольную пластину, которая будет перекрывать защитный кожух пилы и частично подошву инструмента. Это позволит обеспечить надежность и хороший обзор. Края пластинки стоит тщательно обработать, чтобы избежать порезов. Прозрачный материал поможет в контроле расположения пильного диска относительно разметки на заготовке.
Следующий этап – создание крепежной системы. Алюминиевый уголок, который будет служить кронштейном, надо приложить к боковой части подошвы пилы и отметить места под крепежные отверстия. Важно, чтобы отверстия не мешали движению защитного кожуха. После этого их нужно аккуратно просверлить.
Финальные шаги
Теперь пора заняться формированием упора. Винтовые стяжки необходимо укоротить до желаемой длины, которая будет соответствовать максимальной глубине пропила. Один конец каждой стяжки прикрепляется к платформе, используя болт и гайку. Важно сделать отверстие не круглым, а продолговатым для дальнейшей коррекции положения упора. Второй конец будет опираться на обрабатываемый материал.
После сборки устройство устанавливается на пилу: прозрачная платформа фиксируется на подошве над защитным кожухом, а уголок – к боковой части. Затем к пластине прикрепляются подготовленные стяжки. Использование самодельного ограничителя очень интуитивно: чтобы установить глубину реза, необходимо просто приложить пилу к заготовке, опустить стяжки и зафиксировать их гайками.
Эта конструкция не только облегчает процесс настройки, но и делает его интуитивно понятным и безопасным, позволяя без труда работать с заготовками различной толщины. Потратив немного времени на создание этого решения, можно значительно улучшить свою работу с циркулярной пилой.
